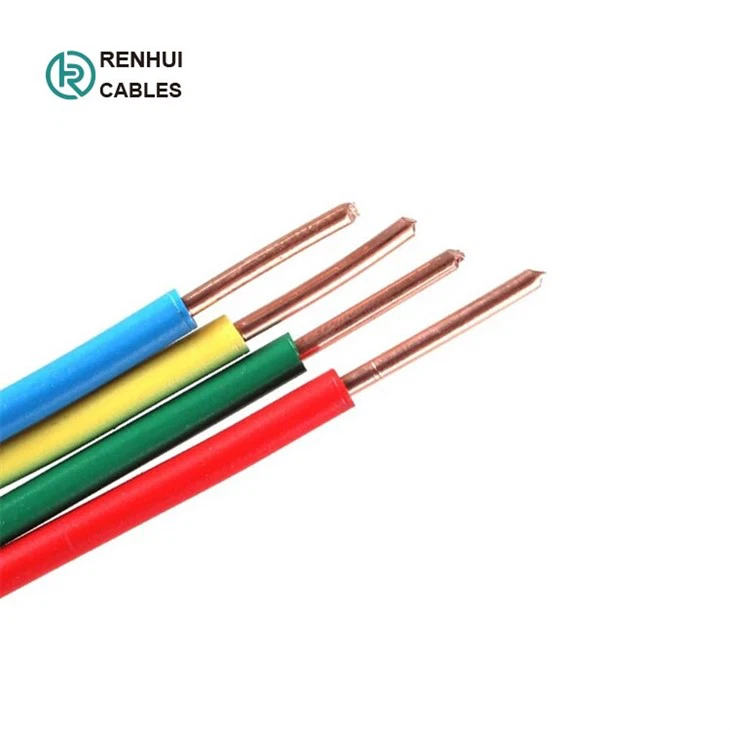

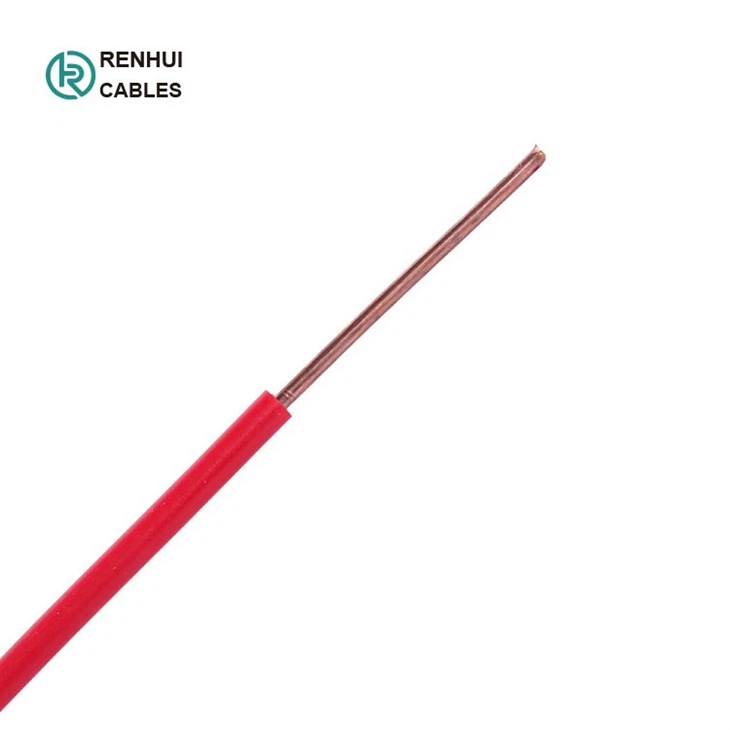

przewód z miedzi
 |
 |
 |
Standard:BS6004, IEC60227, HD21, GB/T5023 (H07V-U/H07V-R/H07V-K)
OcenioneNapięcie:450/750V
Aplikacja:
Kabel przemysłowy.
Kable te są przeznaczone do użytku jako okablowanie stałe w zastosowaniach domowych, przemysłowych, zasilających i oświetleniowych, takich jak oprawy oświetleniowe, urządzenia, aparatura rozdzielcza i sterownicza, mogą być stosowane w kanałach lub kanałach lub montowane na powierzchni, gdy są używane jako uziemienie.
Budowa:
|
- Stały lub skręcony przewód miedziany
-Izolacja PVC (izolacja XLPE lub izolacja LSZH) |
|
Kolor izolacji: Zielony, żółty, niebieski, czerwony, zielono-żółty, czarny, biały jest również dostępny.
Charakterystyka techniczna
- Napięcie testowe: 2500 V
- Minimalny promień gięcia:
Do 10 mm2: 3xśrednica całkowita;
10 mm2do 25mm2: 4xśrednica całkowita;
Powyżej 25 mm2: 5xśrednica całkowita
- Temperatura pracy: od -0 stopni do plus 70 stopni /105 stopni
-Temperatura zwarcia: plus 160 stopni
- Ognioodporność: IEC 60332.1
- Rezystancja izolacji: 10 MΩ x km
Parametr kabla
|
Oznaczenia kodów zharmonizowanych: Przewód lity: H07V-U Żyła linkowa: H07V-R Budowa: Przewodnik - miedź klasy 1, lity lub miedź klasy 2, linka, jak wskazano poniżej. Izolacja - PVC typu TI4.Kolory rdzenia |
|
||||
|
Nominalne pole przekroju poprzecznego przewodnika (mm2) |
Klasa dyrygenta |
Grubość promieniowa izolacji (mm) |
Całkowita średnica |
Minimalna rezystancja izolacji przy 70 stopniach (MΩ.km) |
|
|
Dolna granica (mm) |
Górna granica (mm) |
||||
|
1.5 1.5 2.5 2.5
4 4 6 6 10 10
16 25 35 50 70 95 120 150 185 240 300 400 500 630 |
1 2 1 2
1 2 1 2 1 2
2 2 2 2 2 2 2 2 2 2 2 2 2 2 |
0.7 0.7 0.8 0.8
0.8 0.8 0.8 0.8 1.0 1.0
1.0 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0 2.2 2.4 2.6 2.8 2.8 |
2.6 2.7 3.2 3.3
3.6 3.8 4.1 4.3 5.3 5.6
6.4 8.1 9.0 10.6 12.1 14.1 15.6 17.3 19.3 22.0 24.5 27.5 30.5 34.0 |
3.2 3.3 3.9 4.0
4.4 4.6 5.0 5.2 6.4 6.7
7.8 9.7 10.9 12.8 14.6 17.1 18.8 20.9 23.3 26.6 29.6 33.2 36.9 41.1 |
0.011 0.010 0.010 0.0099
0.0087 0.0082 0.0074 0.0070 0.0072 0.0067
0.0056 0.0053 0.0046 0.0046 0.0040 0.0039 0.0035 0.0035 0.0035 0.0034 0.0033 0.0031 0.0030 0.0027 |
|
Zharmonizowane oznaczenia kodowe: H07V-K Budowa: Przewodnik - miedź klasy 5, elastyczny Izolacja - PVC typu TI1. |
|
||||
|
Nominalne pole przekroju poprzecznego przewodnika (mm2) |
Klasa dyrygenta |
Grubość promieniowa izolacji (mm) |
Całkowita średnica |
Minimalna rezystancja izolacji przy 70 stopniach (MΩ.km) |
|
|
Dolna granica (mm) |
Górna granica (mm) |
||||
|
1.5 2.5 4 6 10
16 25 35 50 70 95
120 150 185 240
|
5 5 5 5 5
5 5 5 5 5 5
5 5 5 5 |
0.7 0.8 0.8 0.8 1.0
1.0 1.2 1.2 1.4 1.4 1.6
1.6 1.8 2.0 2.2
|
2.8 3.4 3.9 4.4 5.7
6.7 8.4 9.7 11.5 13.2 15.1
16.7 18.6 20.6 23.5
|
3.4 4.1 4.8 5.3 6.8
8.1 10.2 11.7 13.9 16.0 18.2
20.2 22.5 24.9 28.4 |
0.010 0.0095 0.0078 0.0068 0.0065
0.0053 0.0050 0.0043 0.0042 0.0036 0.0036
0.0032 0.0032 0.0032 0.0031 |
Postęp produkcji
Certyfikaty:
 |
 |
Uszczelka:
-Stalowy drewniany bęben (fumigacja)
Długość kabla w każdym bębnie: 1000m/2000m lub zgodnie z rzeczywistymi wymaganiami dotyczącymi długości kabla.
-Rozmiar bębna:
Według długości kabla i rozmiaru pojemnika
Aby podać dokładną cenę, podaj nam potrzebną długość kabla. Większa ilość, więcej rabatów dla Ciebie!
-Przystań:
Qingdao lub inne porty zgodnie z Twoimi wymaganiami.
-Spedycja morska:
Dostępne są oferty FOB / C&F / CIF.
Popularne Tagi: kabel miedziany, Chiny producenci kabli miedzianych, dostawcy, fabryka
