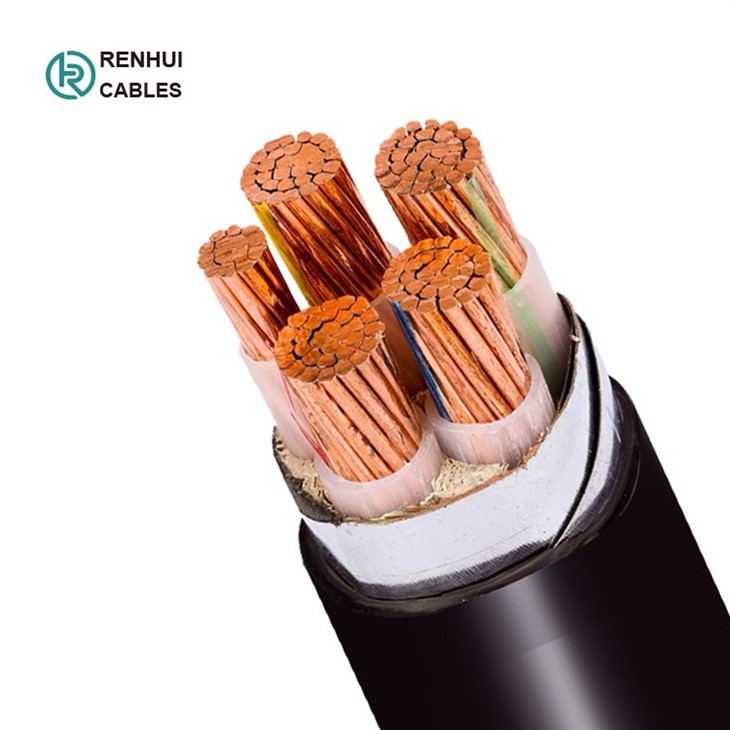

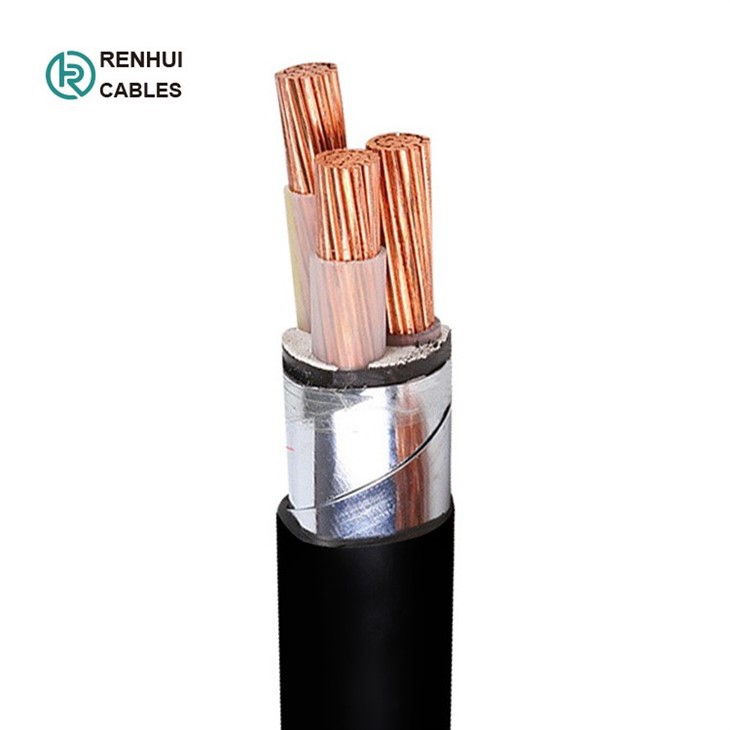

Kable podziemne, kable pancerne
1. Aplikacje
Kable te przeznaczone są do zasilania energią elektryczną w instalacjach niskonapięciowych. Nadają się do układania w pomieszczeniach zamkniętych i na zewnątrz, w kanałach kablowych, pod ziemią, w elektrowniach i rozdzielniach, lokalnych zakładach energetycznych, zakładach przemysłowych, gdzie nie występuje ryzyko uszkodzeń mechanicznych. szkoda.
 |
 |
2.Budowa
- Przewodnicy
Przewody powinny należeć do klasy 1 lub klasy 2 z gładkiej lub powlekanej metalem miedzi wyżarzonej lub zwykłego aluminium lub stopu aluminium, albo klasy 5 z gładkiej lub powlekanej metalem miedzi zgodnie z IEC 60228.
- Izolacja
Materiał i grubość XLPE powinny być zgodne z IEC 60502 lub BS 5467, przystosowane do pracy ciągłej w temperaturze 90°C.
- Kod koloru
|
Kod koloru (1) |
Kod koloru (2) |
||
|
1 rdzeń |
Czerwony lub czarny |
1 rdzeń |
Brązowy lub Niebieski |
|
2 rdzenie |
Czerwony czarny |
2 rdzenie |
Brązowy, niebieski |
|
3 rdzenie |
Czerwony, żółty, niebieski |
3 rdzenie |
Brązowy, czarny, szary |
|
4 rdzenie |
Czerwony, żółty, niebieski, czarny |
4 rdzenie |
Niebieski, brązowy, czarny, szary |
|
5 rdzeni |
Czerwony, żółty, niebieski, czarny, zielony |
5 rdzeni |
Zielony/żółty, niebieski, brązowy, czarny, szary |
|
Powyżej 5 rdzeni |
Czarne rdzenie z białymi cyframi |
Powyżej 5 rdzeni |
Czarne rdzenie z białymi cyframi |
Na zamówienie możemy wykonać inne kolory.
-Montaż / Pokrycie wewnętrzne
Pokrycia wewnętrzne mogą być wytłaczane lub docierane. W przypadku kabli z żyłami okrągłymi, z wyjątkiem kabli z więcej niż pięcioma żyłami, zakładkowe pokrycie wewnętrzne jest dozwolone tylko wtedy, gdy szczeliny pomiędzy żyłami są zasadniczo wypełnione. Dozwolone jest zastosowanie odpowiedniego spoiwa przed nałożeniem wytłaczanej wykładziny wewnętrznej. Materiał jest kompatybilny z materiałem izolacyjnym. Materiały użyte na wewnętrzne pokrycia i wypełniacze powinny być odpowiednie do temperatury roboczej kabla i kompatybilne z materiałem izolacyjnym. W przypadku kabli bezhalogenowych, wewnętrzne pokrycie i wypełniacze również powinny być wykonane ze związku bezhalogenowego .
-Zbroja
Druty aluminiowe/stal ocynkowana/stalowe nałożone spiralnie na pokrycie wewnętrzne zgodnie z IEC 60502-1 lub na życzenie mogą być również produkowane podwójne taśmy aluminiowo-stalowe i drut miedziany/ocynowany.
-Powłoka zewnętrzna
Płaszcz zewnętrzny powinien być wykonany z wytłaczanego PVC typu ST1/ST2 zgodnie z IEC 60502-1, polietylenu typu ST3/ST7, związku bezhalogenowego ST8, polichloroprenu, chlorosulfonowanego polietylenu lub podobnych polimerów, typ SE1 są również dostępne na żądanie.
-Odporność ogniowa osłon kabli
Kable mogą być dostarczane ze specjalną powłoką zewnętrzną z PVC, która zmniejsza palność, aby spełnić wymagania testów płomienia IEC 60332-3-22, IEC 60332-3-23 i IEC 60332-3-24, materiał bezhalogenowy jest zgodny z IEC{{3} }/2 i IEC 60684-2.
3.Parametry kabla

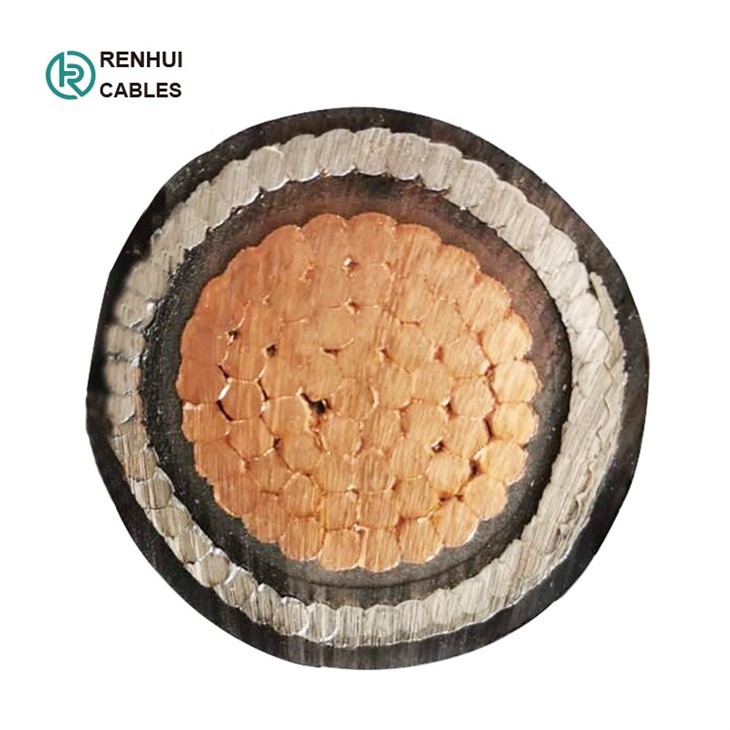

-Jednożyłowy kabel pancerny
|
Pojedynczy rdzeń (opancerzony drutem aluminiowym) |
|
||||||
|
Nominalny przekrój poprzeczny |
Średnica przewodu (w przybliżeniu) |
Nominalna grubość izolacji |
Nominalna grubość pokrycia wewnętrznego |
Nominalna średnica drutu aluminiowego. |
Nominalna grubość osłony |
Całkowita średnica (w przybliżeniu) |
|
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
Mm |
Mm |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
-Dwa rdzenie kabli pancernych
|
Dwa rdzenie (Opancerzony drut stalowy ocynkowany) |
|
||||||
|
Nominalny przekrój poprzeczny |
Średnica przewodu (w przybliżeniu) |
Nominalna grubość izolacji |
Nominalna grubość pokrycia wewnętrznego |
Nominalna średnica drutu stalowego |
Nominalna grubość osłony |
Całkowita średnica (w przybliżeniu) |
|
|
mm^2 |
Mm |
Mm |
Mm |
mm |
Mm |
Mm |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-Trzyżyłowe kable pancerne
|
Trzy rdzenie (Opancerzony drut stalowy ocynkowany) |
|
||||||
|
Nominalny przekrój poprzeczny |
Średnica przewodu (w przybliżeniu) |
Nominalna grubość izolacji |
Nominalna grubość pokrycia wewnętrznego |
Nominalna średnica drutu stalowego |
Nominalna grubość osłony |
Całkowita średnica (w przybliżeniu) |
|
|
mm^2 |
Mm |
Mm |
mm |
Mm |
Mm |
mm |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
-Trzy rdzenie z kablami pancernymi z żyłami uziemiającymi
|
Trzy rdzenie+1 (Opancerzony drut stalowy ocynkowany) |
|
||||||||
|
Nominalny przekrój poprzeczny |
Średnica przewodu (w przybliżeniu) |
Nominalna grubość izolacji |
Nominalna grubość pokrycia wewnętrznego |
Nominalna średnica drutu stalowego |
Nominalna grubość osłony |
Całkowita średnica (w przybliżeniu) |
|||
|
mm^2 |
(3) mm |
(1) mm |
(3) mm |
(1) mm |
Mm |
mm |
Mm |
Mm |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|

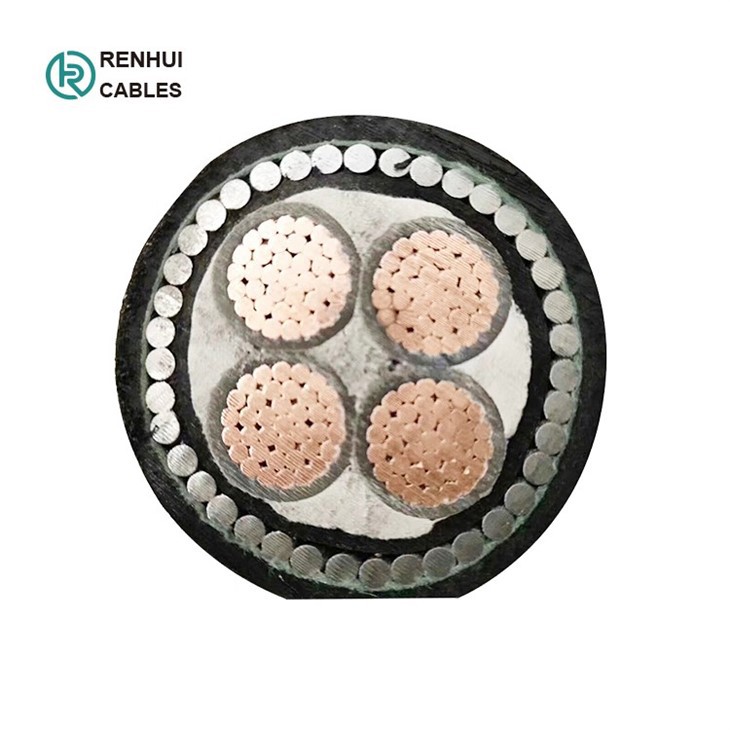

-Cztery rdzenie, kabel pancerny
|
Cztery rdzenie (Opancerzony drut stalowy ocynkowany) |
|
||||||
|
Nominalny przekrój poprzeczny |
Średnica przewodu (w przybliżeniu) |
Nominalna grubość izolacji |
Nominalna grubość pokrycia wewnętrznego |
Nominalna średnica drutu stalowego |
Nominalna grubość osłony |
Całkowita średnica (w przybliżeniu) |
|
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
Mm |
Mm |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4. Postęp produkcji
5.Certyfikaty:
 |
 |
6. Pakowanie:
-Bęben drewniany stalowy (fumigacja)
Długość kabla w każdym bębnie: 1000 m/2000 m lub zgodnie z rzeczywistymi wymaganiami dotyczącymi długości kabla.
-Rozmiar bębna:
Według długości kabla i rozmiaru pojemnika
Aby podać dokładną cenę, prosimy o podanie wymaganej długości kabla. Większa ilość, więcej rabatów dla Ciebie!
-Przystań:
Qingdao lub inne porty zgodnie z wymaganiami.
-Spedycja morska:
Dostępne są oferty FOB/C&F/CIF.
 |
 |
 |
