kabel xlpe
Aplikacja
Nadaje się do instalacji wewnątrz pomieszczeń: głównie w stacjach zasilania oraz na zewnątrz: w kanałach kablowych, pod ziemią oraz na korytkach kablowych dla przemysłu, rozdzielniach i elektrowniach. Ze względu na dobre właściwości układania i właściwości mechaniczne, kabel ten nadaje się, gdy wymagana jest ochrona mechaniczna lub w zastosowaniach, w których spodziewane jest wystąpienie uszkodzeń mechanicznych.
 |
 |
 |
Standardy
Kabel zasilający został wyprodukowany zgodnie z normą IEC 60502-1:2004.
Nadaje się do układania w linii kablowej elektroenergetycznej o napięciu znamionowym {{0}},6/1kv (U0/U) do przesyłu energii.
 |
 |
Specyfikacja kabla XLPE
|
Model |
Nazwa |
Strona aplikacji |
Powierzchnia sekcji |
Rdzenie |
Napięcie znamionowe |
|
YJV |
Kabel zasilający z izolacją XLPE w osłonie PVC |
W pomieszczeniach zamkniętych, w tunelach lub rowach kablowych, nie jest w stanie wytrzymać zewnętrznych sił mechanicznych. Niedopuszczalne jest układanie kabli jednożyłowych w kanałach magnetycznych. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1KV |
|
YJLV powiedział: |
Kabel zasilający z izolacją XLPE w osłonie PVC |
||||
|
YJY |
Kabel zasilający w izolacji XLPE z osłoną PE |
||||
|
YJLY |
Kabel zasilający w izolacji XLPE z osłoną PE |
||||
|
YJV22 |
Kabel zasilający w izolacji z taśmy stalowej XLPE i osłonie z PVC |
Wewnątrz, w tunelach, w kanałach kablowych lub pod ziemią, są w stanie wytrzymać zewnętrzne siły mechaniczne, ale nie mogą sobie pozwolić na duże uciągnięcie. |
|||
|
YJLV22 powiedział: |
Kabel zasilający w izolacji z taśmy stalowej XLPE i osłonie z PVC |
||||
|
YJV23 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojoną taśmą stalową z osłoną PE |
||||
|
YJLV23 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojoną taśmą stalową z osłoną PE |
||||
|
YJV32 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojonym drutem stalowym w osłonie z PVC |
W pomieszczeniach zamkniętych, w tunelach, rowach kablowych, studniach lub zakopanych w ziemi, jest w stanie wytrzymać zewnętrzne siły mechaniczne i określone napięcie. |
|||
|
YJLV32 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojonym drutem stalowym w osłonie z PVC |
||||
|
YJV33 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojonym drutem stalowym w osłonie PE |
||||
|
YJLV33 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojonym drutem stalowym w osłonie PE |
Typ Nr rdzenia Przekrój znamionowy
| Typ | Liczba rdzeni | Przekrój nominalny |
| Cu(AL)/XLPE(PVC)/PVC(PE) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu(AL)/XLPE(PVC)/STA/PVC(PE) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Pole przekroju przewodu neutralnego
| Przekrój nominalny | Główny rdzeń | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Neutralny rdzeń | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Przekrój nominalny | Główny rdzeń | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Neutralny rdzeń | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Charakterystyka
Rezystancja DC gotowego kabla przy 20°C na km nie jest większa niż następująca:
| Przekrój nominalny mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Rdzeń Cu | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Rdzeń Al | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Przekrój nominalny mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Rdzeń Cu | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Rdzeń Al | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Przekrój nominalny mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Rdzeń Cu | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Rdzeń Al | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |

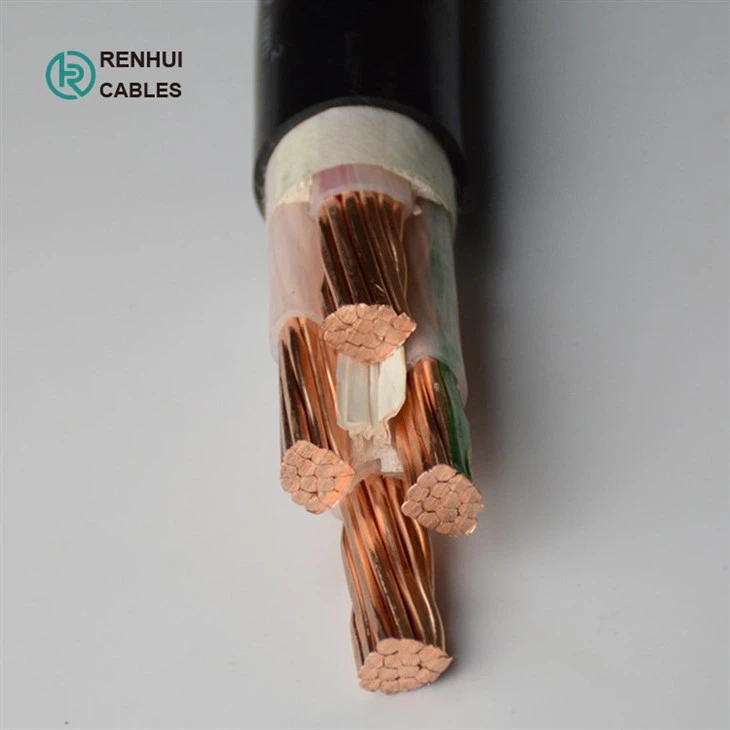

Rysunek:
Opakowanie: Eksportuj drewniane bębny.
