1.Standard produktu
Ten produkt jest wytwarzany zgodnie z GB/T12706.2, równoważnym z normą IEC60502.2. Lub standard BS, DIN, ICEA na życzenie klienta.
2.Aplikacja

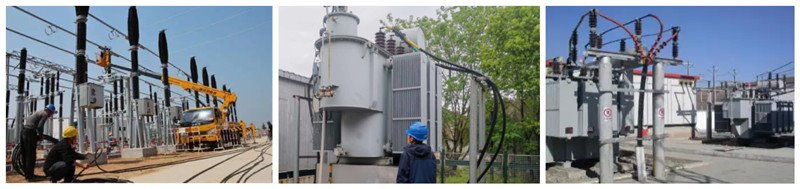

Produkt nadaje się do stosowania w liniach przesyłowych i dystrybucyjnych o napięciu znamionowym sieci 3,6/6kv~26/35kv.
3.Charakterystyka operacyjna
- Znamionowe napięcie częstotliwości sieciowej U0/U: 3,6/6kv~26/35kv.
- Maksymalna dopuszczalna temperatura pracy przewodu:90ºC.
- Max. temperatura zwarcia żyły nie powinna przekraczać 2500C. (maksymalny czas trwania 5s)
- Temperatura otoczenia podczas instalacji nie powinna być niższa niż 00C.
- Promień gięcia kabla jednożyłowego nie powinien być mniejszy niż 20-krotność średnicy kabla.
- Promień gięcia kabla wielożyłowego nie powinien być mniejszy niż 15-krotność średnicy kabla.
4.Typ i nazwa
| Rodzaj | Przeznaczenie | Aplikacje |
YJV | Przewód miedziany, izolowany XLPE, kabel zasilający w osłonie PCV | Do układania w pomieszczeniach, w tunelu lub wykopie kablowym, niezdolne do przenoszenia zewnętrznych sił mechanicznych. Kabel jednożyłowy nie może być układany w kanale magnetycznym. |
YJLV | Przewód aluminiowy, izolowany XLPE, kabel zasilający w osłonie PCV | |
YJY | Przewód miedziany, izolowany XLPE, kabel zasilający w osłonie PE | |
YJLY | Przewód aluminiowy, izolowany XLPE, kabel zasilający w osłonie PE | |
YJV22 | Przewód miedziany, izolowany XLPE, zbrojony taśmą stalową, kabel zasilający w osłonie PCV | Do układania wewnątrz, w tunelu w wykopie kablowym lub bezpośrednio w ziemi, zdolnym do przenoszenia zewnętrznych sił mechanicznych. Kabel jednożyłowy nie może być układany w kanale magnetycznym. |
YJLV22 | Przewód aluminiowy, izolowany XLPE, zbrojony taśmą stalową, kabel zasilający w osłonie PCV | |
YJV32 | Przewód miedziany, izolowany XLPE, drut stalowy zbrojony, kabel zasilający w osłonie PCV | Do układania w pomieszczeniach, w wykopach kablowych tunelowych, dobrze lub bezpośrednio w ziemi, zdolnych do przenoszenia zewnętrznych sił mechanicznych i pewnej siły ciągnącej. |
YJLV32 | Przewód aluminiowy, izolowany XLPE, zbrojony drutem stalowym, kabel zasilający w osłonie PCV |
5. Konstrukcja kabla
| Konduktor | Skrętka z miedzi klasy 2 lub linka z aluminium klasy 1 / linka z aluminium klasy 2 |
Ekran przewodnika | Półprzewodnikowy polietylen usieciowany (XLPE) |
Izolacja | XLPE |
Ekran izolacji | Półprzewodnikowy XLPE |
Metaliczny ekran | Taśma miedziana pojedyncza lub całościowa |
Separator | Taśma do wiązania |
Pościel | Polichlorek winylu (PVC) lub związek bezhalogenowy o niskiej emisji dymu (LSZH) |
Zbroja | Kabel jednożyłowy: Pancerz z drutu aluminiowego (AWA) |
Osłona | PVC lub polietylen średniej gęstości (MDPE) lub LSZH |
6. PakietMateriał:
Bęben drewniany, Bęben stalowo-drewniany (fumigacja)
Długość kabla w każdym bębnie: 500 m / 1000 m lub zgodnie z rzeczywistymi wymaganiami dotyczącymi długości kabla.
