16 25 35 50 70 95 120 150 185 240 300mm Pojedynczy wielożyłowy przewód miedziany w izolacji XLPE Kabel zasilający PVC Kabel NYY NYM N2XY
Aplikacja
Nadaje się do instalacji wewnątrz pomieszczeń: głównie w stacjach zasilania oraz na zewnątrz: w kanałach kablowych, pod ziemią oraz na korytkach kablowych dla przemysłu, rozdzielniach i elektrowniach. Ze względu na dobre właściwości układania i właściwości mechaniczne, kabel ten nadaje się, gdy wymagana jest ochrona mechaniczna lub w zastosowaniach, w których spodziewane jest wystąpienie uszkodzeń mechanicznych.
16 25 35 50 70 95 120 150 185 240 300mm Pojedynczy wielożyłowy przewód miedziany w izolacji XLPE Kabel zasilający PVC Kabel NYY NYM N2XY
 |
 |
 |
Standardy
Kabel zasilający został wyprodukowany zgodnie z normą IEC 60502-1:2004.
Nadaje się do układania w linii kablowej elektroenergetycznej o napięciu znamionowym {{0}},6/1kv (U0/U) do przesyłu energii.
 |
 |

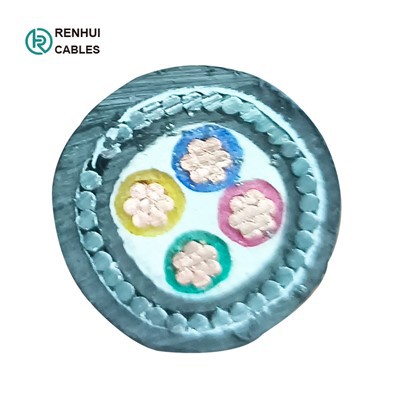

Specyfikacja podziemnych kabli zasilających
|
Model |
Nazwa |
Strona aplikacji |
Powierzchnia sekcji |
Rdzenie |
Napięcie znamionowe |
|
YJV |
Kabel zasilający z izolacją XLPE w osłonie PVC |
W pomieszczeniach zamkniętych, w tunelach lub rowach kablowych, nie jest w stanie wytrzymać zewnętrznych sił mechanicznych. Niedopuszczalne jest układanie kabli jednożyłowych w kanałach magnetycznych. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1KV |
|
YJLV |
Kabel zasilający z izolacją XLPE w osłonie PVC |
||||
|
YJY |
Kabel zasilający w izolacji XLPE z osłoną PE |
||||
|
YJLY |
Kabel zasilający w izolacji XLPE z osłoną PE |
||||
|
YJV22 |
Kabel zasilający w izolacji z taśmy stalowej XLPE i osłonie z PVC |
Wewnątrz, w tunelach, w kanałach kablowych lub pod ziemią, są w stanie wytrzymać zewnętrzne siły mechaniczne, ale nie mogą sobie pozwolić na duże uciągnięcie. |
|||
|
YJLV22 powiedział: |
Kabel zasilający w izolacji z taśmy stalowej XLPE i osłonie z PVC |
||||
|
YJV23 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojoną taśmą stalową z osłoną PE |
||||
|
YJLV23 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojoną taśmą stalową z osłoną PE |
||||
|
YJV32 powiedział: |

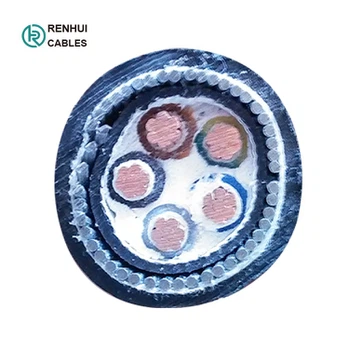

Kabel zasilający z izolacją XLPE i zbrojonym drutem stalowym w osłonie z PVC |
W pomieszczeniach zamkniętych, w tunelach, rowach kablowych, studniach lub zakopanych w ziemi, jest w stanie wytrzymać zewnętrzne siły mechaniczne i określone napięcie. |
|||
|
YJLV32 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojonym drutem stalowym w osłonie z PVC |
||||
|
YJV33 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojonym drutem stalowym w osłonie PE |
||||
|
YJLV33 powiedział: |
Kabel zasilający z izolacją XLPE i zbrojonym drutem stalowym w osłonie PE |
16 25 35 50 70 95 120 150 185 240 300mm Pojedynczy wielożyłowy przewód miedziany w izolacji XLPE Kabel zasilający PVC Kabel NYY NYM N2XY
| Numer części | Przekrój | Strata | Przybliżona waga | Przybliżona średnica całkowita | Rozmiar gruczołu | Pojedynczy knaga | Nie m. Maks. Przewód oporowy na prąd stały 20 stopni C | Aktualna ocena określona bezpośrednio |
| (mm²) | (mm) | KG/KM | (mm) | (mm) | (om/km) | (Wzmacniacz) | ||
| ZAMIEŃVC4X1,5 | 4 x 1.5 | 7/0.53 | 351 | 12.88 | 20s | 0.5 | 12.1 | 32 |
| ZAMIEŃVC4X2,5 | 4 x 2.5 | 7/0.67 | 429 | 14.43 | 20s | 0.6 | 7.41 | 42 |
| ZAMIEŃVC4X4.0 | 4 x 4.0 | 7/0.85 | 538 | 16.87 | 20 | 0.6 | 4.61 | 55 |
| ZAMIEŃVC4X6.0 | 4 x 6.0 | 7/1.04 | 670 | 17.87 | 20 | 0.7 | 3.08 | 69 |
| ZAMIEŃVC4X10 | 4 x 10 | 7/1.35 | 998 | 20.1 | 25 | 0.8 | 1.83 | 92 |
| SWAPVC4X16 | 4 x 16 | 7/1.70 | 1,272 | 22.4 | 25 | 0.9 | 1.15 | 119 |
| ZAMIEŃVC4X25 | 4 x 25 | 7/2.14 | 1,940 | 27 | 32 | 1 | 0.727 | 152 |
| ZAMIEŃVC4X35 | 4 x 35 | 7/2.52 | 2,390 | 30.1 | 32 | 1.2 | 0.524 | 182 |
| SWAPVC4X50 | 4 x 50 | 19/1.78 | 2,925 | 31.5 | 32 | 1.4 | 0.387 | 217 |
| ZAMIEŃVC4X70 | 4 x 70 | 19/2.14 | 4,200 | 37.4 | 40 | 1.6 | 0.268 | 266 |
| SWAPVC4X95 | 4 x 95 | 19/2.52 | 5,355 | 40.9 | 50s | 1.8 | 0.193 | 319 |
| ZAMIEŃVC4X120 | 4 x 120 | 37/2.03 | 6,925 | 46.6 | 50 | 2 | 0.153 | 363 |
| ZAMIEŃVC4X150 | 4 x 150 | 37/2.25 | 8,200 | 50.2 | 50s | 2 | 0.124 | 406 |
| ZAMIEŃVC4X185 | 4 x 185 | 37/2.52 | 9,975 | 55.8 | 63s | TC9 | 0.0991 | 458 |
| ZAMIEŃVC4X240 | 4 x 240 | 61/2.52 | 12,700 | 62.5 | 63 | TC10 | 0.0754 | 529 |
| ZAMIEŃVC4X300 | 4 x 300 | 61/2.85 | 15,275 | 67.4 | 75s | TC11 | 0.0601 | 592 |
| ZAMIEŃVC4X400 | 4 x 400 | 61/3.20 | 19,875 | 77 | 75 | Zobacz materiał TC12 | 0.047 | 667 |
Typ Nr rdzenia Przekrój znamionowy
| Typ | Liczba rdzeni | Przekrój nominalny |
| Cu(AL)/XLPE(PVC)/PVC(PE) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu(AL)/XLPE(PVC)/STA/PVC(PE) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Pole przekroju przewodu neutralnego
| Przekrój nominalny | Główny rdzeń | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Neutralny rdzeń | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Przekrój nominalny | Główny rdzeń | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Neutralny rdzeń | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Charakterystyka
Rezystancja DC gotowego kabla przy 20°C na km nie jest większa niż następująca:
| Przekrój nominalny mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Rdzeń Cu | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Rdzeń Al | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Przekrój nominalny mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Rdzeń Cu | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Rdzeń Al | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Przekrój nominalny mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Rdzeń Cu | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Rdzeń Al | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |
Rysunek:
Uszczelka
Bęben drewniany stalowy (fumigacja)
Długość kabla w każdym bębnie: 1000 m/2000 m lub zgodnie z rzeczywistymi wymaganiami dotyczącymi długości kabla.
Rozmiar bębna:
Według długości kabla i rozmiaru pojemnika
*Aby podać dokładną cenę, prosimy o podanie wymaganej długości kabla. Większa ilość, więcej rabatów dla Ciebie!
Przystań:
Tianjin, Qingdao lub inne porty zgodnie z Twoimi wymaganiami.
Spedycja morska:
Dostępne są oferty FOB/C&F/CIF.
